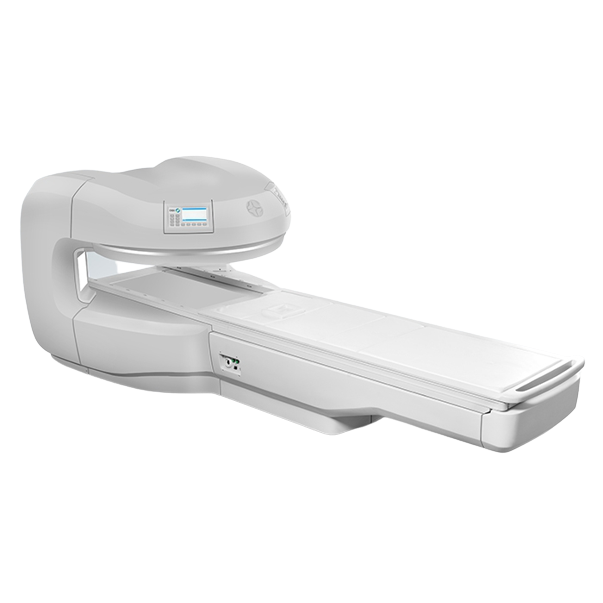

Магнитно-резонансный томограф Амико MPF3000 0.3T

Томограф открытого типа с постоянным магнитом MPF3000 с полем 0,3 Тл выполнен в компактном дизайне и имеет небольшую массу, что позволяет разместить его в наиболее удобном для вашей клиники помещении, создавая комфорт пациентам, врачам и обеспечивая высокую производительность.

Преимущества Амико MPF3000:

• возможность проведения большей части рутинных обследований;
• отсутствие ионизирующего излучения;
• открытая форма и двухстоечная конструкция магнита, что позволяет легко контролировать маленьких детей, беспокойных пациентов, а также снижает риск клаустрофобии;
• простота настройки аппарата;
• минимальная необходимость в обслуживании оборудования.

Технологии Амико MPF3000

Динамическая Система Балансировки (DBT)

Эта система включает в себя технологию активного экранирования контура, активное шиммирование высокого порядка и быстропоточную конструкцию эффективности полюсов.

Сочетание системы DBT и магнитных технологий позволяет создавать идеальную физическую область визуализации, сравнимую с оной у сверхпроводящих МРТ.

Высокоэффективный магнит

Эта технология позволяет максимизировать энергию магнитного материала, уменьшить вес магнита до 8 тонн и улучшить однородность магнитного поля.

Технология визуализации "Разделение Жир-Вода"

Визуализация воды и визуализация жира может быть произведена одновременно, что позволяет вдвое уменьшить время сканирования. Врач получит больше информации для наилучшей диагностики.

Система «Back-logic»

Уникальная система дает новое представление о системе МРТ, делая все подсистемы аппарата независимыми и оптимально взаимодействующими между собой. Это значительно увеличивает производительность, улучшает надежность и упрощает возможность её апгрейда.

Аппарат MPF3000 оснащается базовым комплектом радиочастотных многоканальных приемных катушек для исследования всего тела человека:

• катушка бодиальная 17”,
• катушка для головы,
• катушка для шеи,
• катушка для плечевого сустава,
• катушка для колена или локтя.

Опционально, могут быть поставлены следующие катушки:

• катушки бодиальные 14”, 20”,
• катушка для голеностопа,
• катушка для кисти,
• катушка для маммографии,
• гибкие катушки  размером 6” и 9”.

Спецификация поставки

1. Магнит

Основной отличительной особенностью томографа является широко открытая двустоечная конструкция магнита при продольном расположении стола. Такая конструкция позволяет медперсоналу без помех осуществлять доступ к пациенту со всех сторон, а пациенту избежать клаустрофобии.

В кожух магнита встроены два дисплея показывающие дислокацию стола пациента, статус конфигурации сканера и отсканированных изображений. Рядом с дисплеями расположены пульты, с которых можно управлять настройкой параметров внешней среды экранированной комнаты, контролировать движение стола и управлять процессом интервенционной МР томографии.

Вертикально направленное магнитное поле имеет напряженность 0,3 Тл. Томограф оснащен системой активного и пассивного шиммирования. Граница линии 5 Гаусс проходит на расстоянии 260 см в вертикальном и 255 см в горизонтальном направлении от изоцентра магнита.

Вес магнита 8 тонн.

2. Стол для обследования пациента

Движение деки стола осуществляется в продольном направлении, как при помощи электропривода, так и вручную. Контроль движения стола осуществляется электронно-оптическим датчиком. Координаты сканирования настраиваются с помощью луча лазерной локации. По желанию потребителя стол может поставляться без электропривода.

Для комфорта пациента стол оборудован встроенным музыкальным центром и переговорным устройством. Воздушный зазор составляет 40 см. Максимальный вес пациента – 160 кг.

3. Радиочастотная система и катушки

Томограф оснащен радиочастотной системой с мощностью усилителя 2 кВт и четырьмя каналами приемника, базовым комплектом РЧ катушек: бодиальная 17", для головы, шеи, коленного сустава, плечевого сустава.

Вместе с катушками поставляются фиксаторы различных форм и размеров для оптимальной укладки пациента.

4. Градиентная система

Мощность градиентной системы составляет 12 мТл/м, скорость нарастания градиентов - 40 мТл/(м*мс).

Градиентная система оснащена водяной системой охлаждения градиентных катушек.

5. Визуализация

Проекции получаемого изображения могут быть 2D и 3D многосрезовыми с возможностью выбора различных углов наклона срезов.

Система позволяет получать срезы толщиной от 0.8 мм (2D) и 0.05 мм (3D) при поле обзора от 3 до 50 см с пространственным разрешением до 0,8 мм.

Ниже перечисленные импульсные последовательности позволяют проводить рутинные обследования головы и отделов позвоночника, суставов, мягких тканей и ангиографию крупных сосудов:

• cпин-эхо (SE),
• быстрое спин-эхо (FSE),
• градиентное эхо (GRE),
• инверсия - восстановление (IR),
• подавление сигнала свободной воды (FLAIR),
• линейная диффузионно-взвешенная визуализация (LSDWI),
• эхо-планарная визуализация (EPI),
• свободная прецессия в устойчивом состоянии (BSSFP),
• одноимпульсное быстрое спин-эхо (SSFSE),
• времяпролетная визуализация (TOF),
• разделение вода/жир (WFI),
• подавление артефактов движения (DeGhost).

​6. Рабочая станция

В состав МРТ входит одна рабочая станция. Рабочая станция оснащена компьютером с LCD монитором 19 дюймов. Системный блок имеет ОЗУ 4 ГБ, жесткий диск 500 ГБ.

Программное обеспечение работает в международном медицинском стандарте DICOM поддерживает:

• Функции обработки изображений: MIP, улучшение качества изображения, удаление изображения; в ращение, переворот, масштабирование, панорамирование, анализ области интереса; измерение: расстояние, интенсивность, угол, отношение сигнал-шум, среднее значение, максимальное и минимальное значение, площадь, количество пикселей и т.д.;
• Функции поддержки базы данных пациентов (объем памяти архива не ограничен);
• Возможность выведения на монитор одновременно нескольких кадров;
• Обеспечивает параллельный сбор данных с матрицей 1024х1024;
• Архивирование изображений в формате DICOM 3.0. на DVD-R диск.

Рабочая станция оснащена широкоформатным производительным медицинским DICOM-принтером.

• Используемый метод формирования изображения - термальная печать
• Разрешение печати - 320 dpi (5232 x 4360 точек)
• Передача полутонов - 4096 градаций серого  (12 бит представление)
• Максимальный размер отпечатка - 346,1 x 415,3 мм (14 x 17")
• Скорость вывода - 64 отпечатков/час
• Два подающих лотка для пленки разных форматов емкостью 125 листов
• Вывод на прозрачной голубой пленке UPT-517BL, UPT-514BL, UPT-512BL, UPT-510BL
• Поддержка стандарта DICOM -3.1, встроенный интерфейс DICOM
• Работа в горизонтальном или в вертикальном положении
• 0,17 кв.м занимаемой площади
• Вес - 63 кг

7. Клетка Фарадея

Поставляемая в комплекте клетка Фарадея имеет минимальные размеры 6х4х2.2 м2 Защита рассчитывается индивидуально в зависимости от характеристик конкретного помещения.

8. Кондиционер

Два кондиционера предназначены для поддержания оптимальной для постоянного магнита температуры окружающей среды.

Параметры кондиционера:

• Мощность охлаждающего устройства 4650 Вт
• Мощность нагревающего устройства 4300/7800 Вт
• Охлаждающий эффект 13300/16800 Вт
• Эффект нагрева 12000 Вт
• Энергетический выход 2,58 Вт
• Объем воздухообмена 1800 м 3 / в час
• Область действия 55м 2 – 85 м 2
• Вес 58/112 кг

9. Требования к окружающей среде

• Температура: 22 + 4°С
• Влажность: 60% + 15%
• Давление воздуха: 860 гПа – 1060 гПа

10. Электротехнические требования системы

• Потребляемая мощность 11 кВт;
• Сеть трехфазная, четырехлинейная, 380В + 10%, 50Гц
