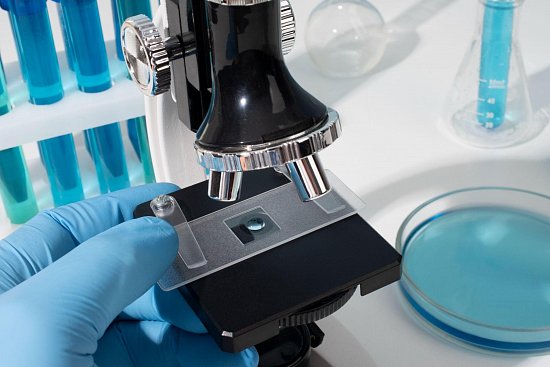

Микроскопы для лаборатории: световые, люминесцентные, цифровые - сравнение

Выбор микроскопа: воспроизводимость исследований и статус аккредитации

Микроскоп в современной лаборатории - это не просто оптический прибор для увеличения изображения, а высокоточная измерительная система, от разрешающей способности, контрастности и стабильности которой напрямую зависят достоверность диагностических заключений, воспроизводимость научных экспериментов и соответствие требованиям аккредитации по ГОСТ Р ИСО/МЭК 17025-2019. Ошибка на этапе подбора типа оптической схемы, числовой апертуры (NA) объективов, типа детектора или программного обеспечения приводит к систематическим артефактам, потере микроструктур, ложной интерпретации гистологических и цитологических препаратов, увеличению количества повторных исследований и невозможности прохождения инспекционных проверок Росаккредитации и Росздравнадзора. В данной статье мы детально разберем физические принципы работы световых, люминесцентных и цифровых микроскопов, сравним их по ключевым метрологическим параметрам, проанализируем требования к интеграции с лабораторными информационными системами (LIMS), алгоритмы валидации и метрологического контроля, рассчитаем общую стоимость владения (TCO) и предоставим практический чек-лист для оснащения клинико-диагностических, микробиологических, гистологических и научно-исследовательских [Лабораторное оборудование] кабинетов.

Физические принципы и классификация оптических систем

Современная микроскопия охватывает широкий спектр методов визуализации, от классической светлопольной трансмиссии до многоканальной флуоресценции и автоматизированной цифровой регистрации. Выбор типа системы определяется не только бюджетом, но и физико-химической природой исследуемых образцов, требуемым контрастом, толщиной срезов и нормативными ограничениями методик анализа.

Световые (бинокулярные) микроскопы: прямая и инвертированная оптика

Классические световые микроскопы работают по принципу пропускания или отражения видимого света (400-700 нм) через образец. Прямые (трансмиссионные) модели применяются для изучения тонких срезов, мазков и микробиологических препаратов на предметных стеклах. Инвертированные системы оптимизированы для наблюдения живых клеток в культуральных флаконах, планшетах и петри, где объектив располагается под столиком. Оптическая схема включает осветитель (галогенный, LED или ксеноновый), конденсор, систему объективов, тубус, окуляры и призму. Преимущества: высокая надежность, простота эксплуатации, низкая стоимость обслуживания. Ограничения: недостаточный контраст для неокрашенных биологических тканей, необходимость фиксации и окрашивания, субъективность визуальной оценки оператором. Интеграция с [Аналитическое оборудование] для автоматического подсчета клеток требует установки цифровых камер и специализированного ПО.

Методы повышения контраста: фазово-контрастная, темнопольная, поляризационная оптика

Для визуализации неокрашенных прозрачных объектов применяются специальные оптические модули. Фазово-контрастная микроскопия преобразует разность фаз света, прошедшего через структуры с разным показателем преломления, в разность амплитуд, создавая псевдообъемное изображение с четкими границами органелл. Темнопольная оптика блокирует прямой пучок света, регистрируя только рассеянное излучение, что делает видимыми тонкие структуры (жгутики бактерий, спирохеты, кристаллы мочевой кислоты). Поляризационные микроскопы используют поляризаторы и анализаторы для выявления двойного лучепреломления в кристаллах, коллагеновых волокнах, минеральных включениях. Каждый метод требует специфических конденсоров, объективов с фазовыми кольцами и точной юстировки оптики.

Люминесцентные (флуоресцентные) микроскопы: принцип возбуждения и регистрации свечения

Люминесцентная микроскопия базируется на поглощении молекулами флуорофоров фотонов коротковолнового излучения (УФ или синий/зеленый свет) и последующей эмиссии фотонов с большей длиной волны. Система состоит из мощного источника света (ртутно-ксеноновые лампы или высокоинтенсивные LED), возбуждающих и эмиссионных фильтров (дихроичные зеркала), объективов с высокой светосилой и чувствительной камеры. Преимущества: сверхвысокая специфичность за счет иммунофлуоресцентного мечения, возможность мультиплексирования (одновременное наблюдение 3-6 маркеров), визуализация живых клеток без фиксации. Ограничения: фотоблекинг (выгорание флуорофоров), автофлуоресценция сред, высокая стоимость фильтров и источников света, требования к затемнению рабочего пространства.

Цифровые микроскопы: CMOS/CCD сенсоры, автоматизация и программная обработка

Цифровые системы заменяют или дополняют оптический окуляр электронным детектором, преобразующим световой сигнал в матрицу пикселей. Современные камеры на базе CMOS/CCD обеспечивают разрешение от 2 до 20+ Мп, битовую глубину 12-16 бит, частоту до 60 fps и динамический диапазон >70 дБ. Программное обеспечение позволяет автоматически сшивать панорамные снимки (whole slide imaging), измерять морфометрические параметры, применять алгоритмы машинного обучения для классификации клеток и формировать структурированные отчеты с экспортом в DICOM/PDF. Интеграция с [Лабораторная посуда] и автоматизированными станциями пробоподготовки обеспечивает сквозной цифровой трекинг образцов от слайда до архива.

Согласование оптики и камеры: правило Найквиста и эффективное увеличение

Критический параметр цифровой микроскопии - соответствие пиксельного размера сенсора разрешающей способности объектива. По теореме Котельникова-Найквиста, для точной дискретизации оптического изображения размер проекции одного разрешаемого элемента должен покрывать минимум 2-2,3 пикселя. Формула: Пиксель камеры ≤ (0,61 × λ / NA) / M_общ. Превышение оптического увеличения без соответствующего роста NA приводит к «пустому увеличению» (empty magnification), когда картинка становится крупнее, но не информативнее. Правильный подбор тубусных линз (0,5×, 0,63×, 1×) и сенсоров исключает потери разрешения и артефакты сглаживания.

Ключевые метрологические параметры при подборе

Выбор микроскопа должен базироваться на количественных технических характеристиках, подтвержденных заводскими испытаниями и независимой верификацией, а не на маркетинговых описаниях увеличения.

Числовая апертура (NA), разрешение по Аббе и рабочая дистанция

Разрешающая способность определяется формулой Аббе: d = 0,61 × λ / NA. Чем выше NA объектива, тем мельче детали он способен разделить. Масляная иммерсия (NA 1,25-1,45) используется для гистологии и микробиологии, сухие объективы (NA 0,3-0,95) - для рутинных исследований и работы с культурами. Рабочая дистанция (WD) определяет зазор между передней линзой и препаратом: длиннофокусные объективы (WD >2 мм) необходимы для работы с толстыми срезами, камерами культивирования и [Общелабораторное оборудование] в инкубаторах.

Оптическая коррекция: хроматические и сферические аберрации

Качественные микроскопы используют многолинзовые объективы с коррекцией аберраций. Ахроматы корректируют две длины волны, флюориты (полуапохроматы) - три, апохроматы - четыре и более, обеспечивая плоское поле (Plan) без искривлений по краям. Для цифровой регистрации и панорамного сканирования обязательны объективы класса Plan Apo с коррекцией на бесконечность (∞), что позволяет встраивать фильтры, поляризаторы и модули без нарушения фокусировки.

Освещение: LED vs галоген vs ртутные/ксеноновые лампы

Современные LED-осветители вытесняют традиционные источники благодаря стабильной цветовой температуре (5500-6500K), сроку службы >50 000 ч, мгновенному выходу на режим и отсутствию ИК/УФ-нагрева, деформирующего живые препараты. Ртутно-ксеноновые лампы обеспечивают высокую яркость в узких спектральных линиях, критичных для флуоресценции, но требуют охлаждения, замены каждые 200-500 ч и строгой утилизации. Интеграция с системами управления интенсивностью через ШИМ позволяет точно дозировать экспозицию и минимизировать фототоксичность.

Эргономика, вибрация и влияние на точность измерений

Микроскоп - прецизионный инструмент. Вибрации от пола, вентиляции или шагов операторов смазывают изображение при увеличениях >400×. Рекомендуется установка на массивные [Лабораторная мебель] столы с виброизоляционными прокладками, гранитными плитами или пневмоопорами. Эргономика включает наклон тубуса 30°, регулировку межзрачкового расстояния, диоптрийную подстройку окуляров, высоту столика и положение педалей/джойстиков. Длительная работа на неэргономичных системах вызывает статическое утомление шейного отдела и зрительного аппарата, снижая точность морфометрии и классификации клеток.

Интеграция, валидация и соответствие нормативным требованиям

Микроскопическая диагностика в аккредитованных лабораториях требует не только качественного оборудования, но и документально подтвержденной валидации, метрологического контроля и бесшовной интеграции в цифровую среду.

Калибровка окуляр-микрометра, объективов и программных измерений

Перед вводом в эксплуатацию проводится калибровка измерительных систем: совмещение окулярной шкалы с эталонным объект-микрометром (цена деления 0,01 мм), определение коэффициентов пересчета пикселей в мкм для каждой комбинации объектив×камера, проверка линейности программных инструментов измерения. Процедура фиксируется в протоколе, подписывается метрологом и хранится ≥5 лет. Периодичность: при монтаже, после замены оптики/камеры, ежегодно.

Интеграция с LIMS, PACS и цифровыми архивами слайдов

Современные цифровые микроскопы поддерживают DICOM 3.0 (Storage, Worklist, MPPS) и HL7 для передачи изображений в архивы и медицинские информационные системы. Требуется гигабитный Ethernet, поддержка сжатия без потерь (JPEG2000, LZW), шифрование передачи данных и ролевая модель доступа по ФЗ-152. Автоматическая привязка панорамных снимков к картам пациентов, структурированные отчеты с морфометрией и экспортом в PDF исключают ручной ввод, снижают риск ошибок идентификации и ускоряют консилиумы.

Валидация IQ/OQ/PQ и соответствие ГОСТ Р ИСО/МЭК 17025

Ввод микроскопа в эксплуатацию требует документально подтвержденной квалификации. IQ (Installation Qualification): проверка монтажа, подключения к сетям, наличия паспортов, калибровки датчиков освещенности. OQ (Operational Qualification): тестирование разрешения по тест-объектам USAF 1951 или ISO 12233, проверка равномерности поля, контрастности, стабильности фокуса, работы фильтров и камер. PQ (Performance Qualification): анализ реальных препаратов с эталонными результатами, подтверждение правильности и прецизионности при типовой загрузке. Все протоколы подписываются и хранятся для аудита.

Техническое обслуживание, замена оптики и расчет общей стоимости владения

TCO микроскопа включает: закупочную цену (30-40%), монтаж и валидацию (10%), ПО и лицензии (15-20%), расходники и источники света (10%), сервисные контракты (15-20%), замену объективов/камер при деградации (10%). Срок службы при интенсивной эксплуатации: 10-15 лет для оптики, 3-5 лет для LED-источников, 5-8 лет для камер. Профилактическая очистка линз изопропанолом, юстировка конденсора, обновление ПО и регулярная калибровка продлевают ресурс на 30-40%.

Чек-лист закупки и типичные ошибки при оснащении

Структурированный подход исключает пропуски, оптимизирует бюджет и гарантирует готовность к инспекционным проверкам.

Пошаговый алгоритм подбора микроскопа под задачи лаборатории

• Определите тип исследований (гистология, микробиология, цитология, живые клетки, иммунофлуоресценция, кристаллография).
• Установите требуемое разрешение, контрастность и необходимость цифровой регистрации.
• Выберите тип системы: световая (рутинная диагностика), фазово-контрастная/темнопольная (неокрашенные препараты), люминесцентная (мультиплексное мечение), цифровая (архивация, ИИ-анализ).
• Рассчитайте требуемое NA объективов, тип коррекции (Plan Apo), совместимость камеры по теореме Найквиста.
• Согласуйте интеграцию с LIMS, системами хранения слайдов и требованиями ФЗ-152.

Расчет бюджета, скрытые издержки и логистика обслуживания

Учтите стоимость базового блока, объективов (часто 40-60% от комплекта), камер, ПО, монтажа, обучения, сервисных контрактов (SLA), фантомов для QA, расходников для чистки. Рассчитайте ROI с учетом снижения количества повторных исследований, повышения пропускной способности и исключения простоев. Заложите резерв 10-15% на модернизацию и замену изношенных компонентов.

Документация поставщика и гарантийные обязательства

Запрашивайте: технический паспорт, протоколы заводских испытаний, сертификаты соответствия ТР ЕАЭС 038/2016, методики калибровки, инструкции по эксплуатации и чистке, условия гарантии (минимум 24 мес. на механику/оптику, 12 на электронику/камеры), наличие авторизованного сервиса. Убедитесь в совместимости с [Лабораторное оборудование] и цифровыми архивами.

Регламент ТО, обучение персонала и ведение журналов эксплуатации

• Ежедневно: очистка линз и столика, проверка работы подсветки и фокусировки, тест передачи изображений.
• Еженедельно: калибровка масштабных коэффициентов, проверка равномерности освещения, обновление ПО, архивирование данных.
• Ежегодно: метрологическая проверка разрешения и контрастности, замена фильтров/источников света, обучение новых операторов.
• Ведение электронных журналов эксплуатации и калибровок обязательно для санитарных аудитов и аккредитации.

Типичные ошибки при выборе и эксплуатации

Опыт оснащения сотен лабораторий показывает, что большинство проблем возникает из-за ошибок комплектации, игнорирования оптико-цифрового согласования и нарушения регламентов обслуживания.

Ошибка 1: Покупка микроскопа с «пустым увеличением» без учета NA

Маркетинговое указание увеличения ×1500 или ×2000 без соответствующей NA (1,25-1,40) приводит к размытому изображению без дополнительных деталей. Решение: руководствуйтесь формулой Аббе и теоремой Найквиста, подбирайте объективы с NA ≥0,95 для сухих и ≥1,25 для иммерсионных задач, согласовывайте размер пикселя камеры.

Ошибка 2: Игнорирование оптической коррекции и плоского поля

Использование объективов без Plan-коррекции в цифровой микроскопии вызывает искривление по краям, что искажает морфометрию и автоматический анализ. Решение: для гистологии и цифрового сканирования выбирайте объективы класса Plan Apo или Plan Fluor с коррекцией на бесконечность.

Ошибка 3: Отсутствие валидации IQ/OQ/PQ и процедур реагирования на OOT

Запуск микроскопа без тестирования разрешения, контрастности и калибровки масштабных коэффициентов делает лабораторию неготовой к аккредитации. При выходе измерений за контрольные пределы требуется немедленная блокировка прибора, расследование причин (CAPA), повторная калибровка и оценка влияния на ранее выданные протоколы.

Ошибка 4: Пренебрежение интеграцией с LIMS и нарушением ФЗ-152

Ручная передача данных создает риски потери исследований, ошибок идентификации образцов и штрафов за утечку ПДн. Решение: закладывайте DICOM/HL7-интерфейсы в ТЗ, тестируйте передачу до подписания акта, настраивайте шифрование и ролевой доступ к архивам.

Ошибка 5: Неправильная чистка оптики и хранение в агрессивной среде

Использование агрессивных растворителей, бумажных салфеток или хранение в помещениях с влажностью >65% приводит к помутнению линз, росту грибка на просветляющих покрытиях и коррозии механики. Решение: используйте только безворсовые салфетки, оптическую бумагу и изопропанол, храните в осушенных шкафах с силикагелем, проводите ежеквартальный контроль чистоты.

Рекомендации по интеграции в лабораторную инфраструктуру

Выбор микроскопа для лаборатории - это стратегическое метрологическое и клиническое решение, определяющее качество визуализации, воспроизводимость результатов, соответствие регуляторным требованиям и долгосрочную рентабельность диагностического отделения.

Ключевые принципы:

• подбирайте оптическую схему и цифровые модули под реальный профиль исследований, а не под маркетинговые спецификации увеличения;
• рассчитывайте согласование NA, пикселя камеры и разрешения по теореме Найквиста;
• проводите полную валидацию IQ/OQ/PQ до ввода в эксплуатацию;
• внедряйте цифровые журналы и автоматизированный контроль калибровок.

При комплексном оснащении не забывайте о синергии микроскопических систем с [Лабораторное оборудование], [Аналитическое оборудование], [Лабораторная мебель] и ИТ-инфраструктурой: единая цифровая экосистема снижает межооператорную вариабельность, ускоряет формирование мультидисциплинарных заключений и гарантирует долгосрочное соответствие требованиям лицензирования. Грамотно сконфигурированная микроскопическая платформа - это фундамент точной диагностики, безопасности исследований и устойчивого развития медицинского или научного учреждения.
